Chromatography System [크로마토그래피 시스템]

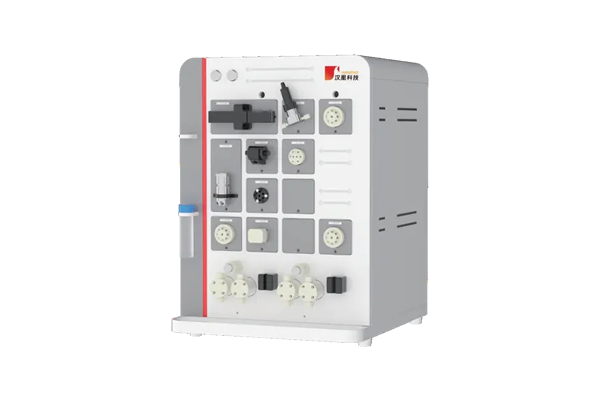

한본(Hanbon) 크로마토그래피 시스템은 신뢰할 수 있는 성능과 유연한 구성을 자랑하며, Bio-Lab® 실험실 크로마토그래피 시스템,

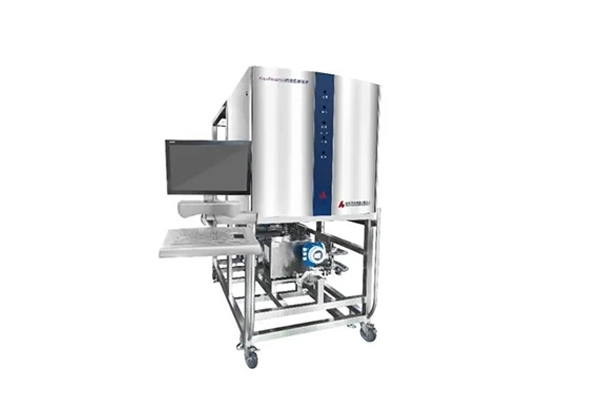

Bio-Pro® 파일럿 및 공정 크로마토그래피 시스템 등을 제공할 수 있습니다. 신뢰할 수 있는 크로마토그래피 장비 제조업체로서
한본은 자사 시스템이 높은 정확성, 효율성 및 신뢰성을 제공하여 소규모 실험실 작업과 대규모 바이오 제약 생산 모두에 적합하도록 보장합니다.
상업화 단계에서의 크로마토그래피 컬럼 선택
선형 스케일업은 공정 스케일업에서 가장 일반적으로 사용되는 원칙입니다. 선형 스케일업이란 실험실 규모에서 파일럿 결과 또는 산업 생산 수준에 이르기까지 거의 균일한 크로마토그래피 결과를 얻을 수 있음을 의미합니다.
핵심 아이디어는 컬럼 높이와 선형 유속을 일정하게 유지하고, 컬럼 직경과 부피 유속만 스케일업하는 것입니다. 고정된 컬럼 높이와 선형 유속은 이론적으로 동일한 유지 시간, 크로마토그래피에 사용되는 컬럼 부피(CV) 수, 그리고 용출된 샘플의 CV 수를 보장하여 동일한 정제 결과를 최대한 얻을 수 있도록 합니다. 이론적으로 정제 분리 거동의 이러한 선형 스케일업은 매우 유사해야 하므로 크로마토그래피 공정의 성공적인 스케일업을 보장합니다.
그러나 컬럼 튜브 지지력 감소(압력 강하 증가), 컬럼 효율성/컬럼 베드 불안정성, 샘플 확산(피크 확산), 시스템 및 튜빙의 데드 볼륨 등 몇 가지 추가적인 요인들을 고려해야 합니다.
선형 유속(cm/h)을 부피 유속(mL/min)으로 변환
When comparing results from columns of different sizes, it is convenient to express the flow rate as a linear flow rate (cm/h).
However, flow rates are often measured as volumetric flow rates (ml/min). In order to convert between linear and volumetric flow rates,
one of the following equations can be used .
Linear flow rate (cm/h) to volumetric (ml/min) flow rate
Volumetric flow rate (ml/min) = linear flow rate (cm/h) / 60 x column cross-sectional area (cm2)
=Y/60×π×d2/4
Y = linear flow rate (cm/h)
d = internal diameter of the column (cm)
e.g.: There is a glass column (inner diameter 1.6 cm), when the linear flow rate is 150 cm/h, what is the volumetric flow rate?
Y=Linear flow rate = 150cm/h
d = inner diameter of the column = 1.6 cm
Volumetric flow rate = 150 x π x 1.6 x 1.6/(60 x 4)
From volumetric flow rate (ml/min) to linear flow rate (cm/h)
Linear flow rate (cm/h) = volumetric flow rate (ml/min) x 60/column cross-sectional area (cm2)
=Z×60×4/π×d2
Z = volumetric flow rate of the column (ml/min)
d = inner diameter of the column (cm)
e.g.: There is a glass column (inner diameter 0.5 cm), when the volumetric flow rate is 1 ml/min, what is the linear flow rate?
Z = volumetric flow rate of the column = 1 ml/min
d = inner diameter of the column = 0.5 cm
Linear flow rate = 1 x 60 x 4/(π x 0.5 x 0.5) cm/h = 305.6 cm/h
